رک محفظه ای است که سرور یا متعلقات شبکه مانند سوییچ، روتر، مودم و … در آن قرار می گیرد و با توجه به نوع رک هم از سرورمحافظت می كند و هم جهت تهویه و جلوگیری از صدمات فیزیكی از جمله ضربه و فشار و كارایی بهتر سرور آن را در خود جای می دهد و واحد اندازه گيری رک يونيت (Unit) می باشد كه هر يونيت تقریباً معادل 5 سانتی متر می باشد. اندازه رک ها معمولاً بين 4U تا 47U می باشد.
رک ها بر دو گونه اند: 1- دیواری 2- ایستاده
رک های دیواری معمولا دارای ارتفاع های ۵ ، ۶ ، ۷ ، ۹ یونیت هستند و بیشتر برای قرار دادن سوییچ و روتر از آن استفاده می شود.

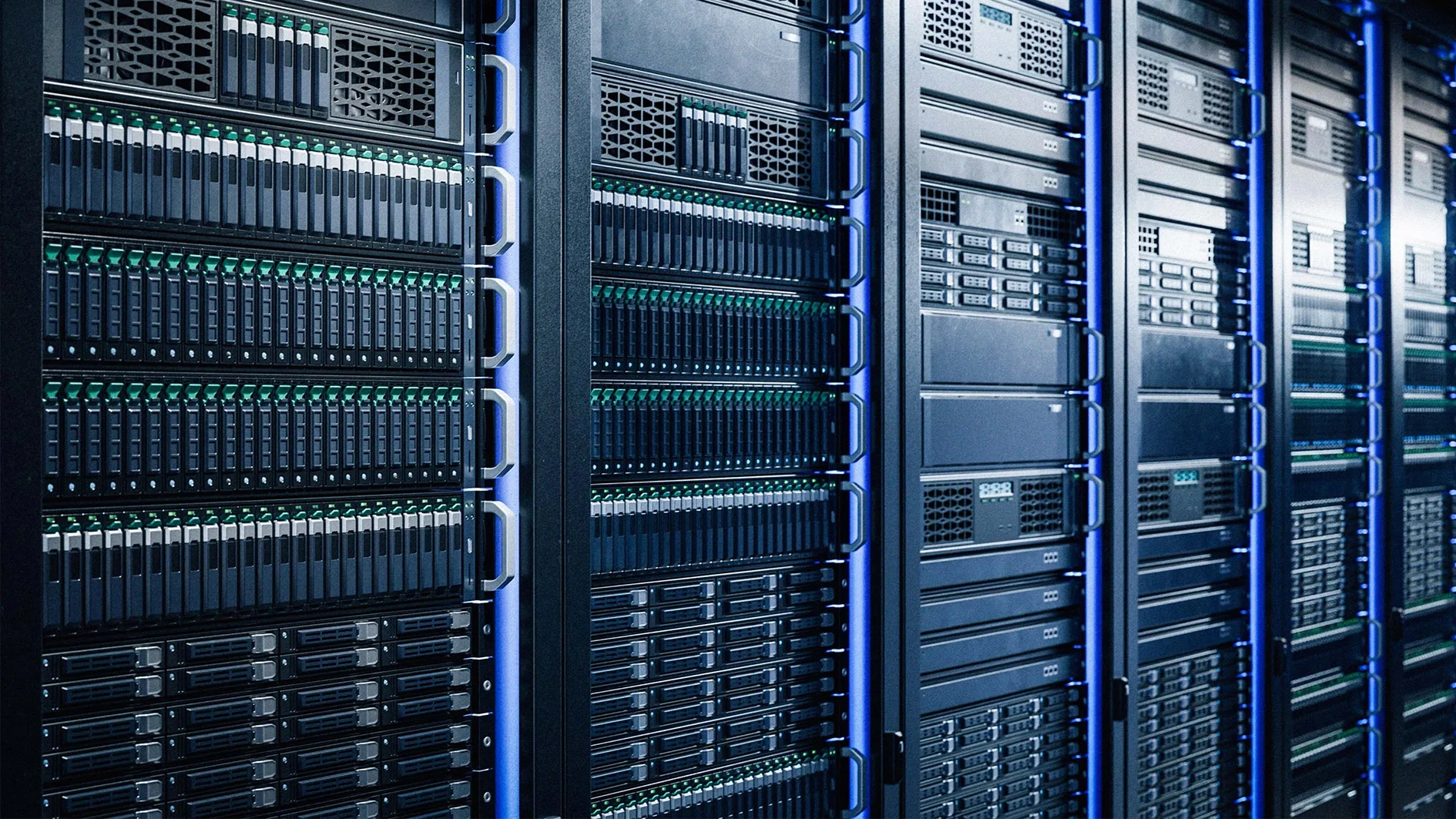

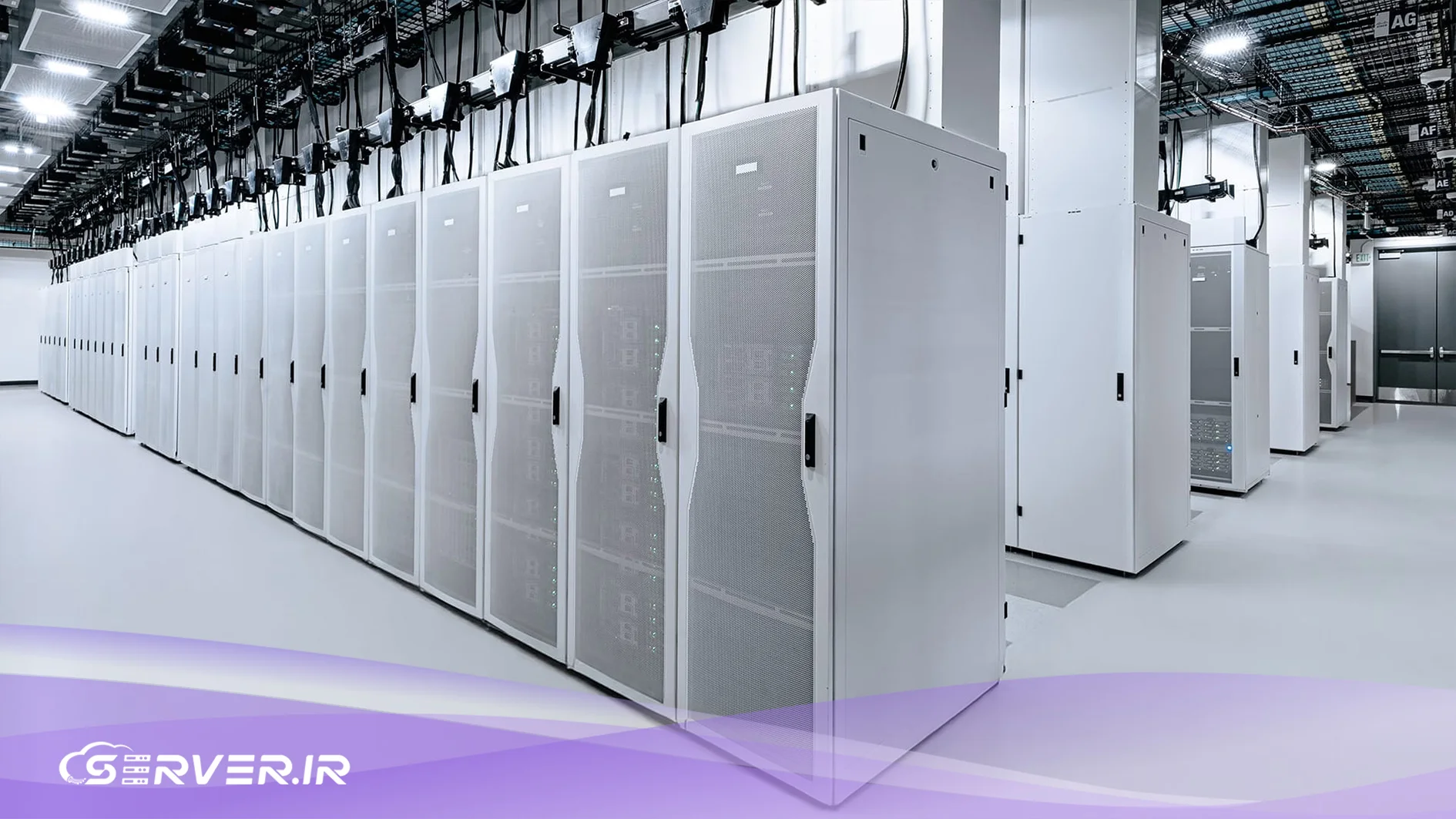

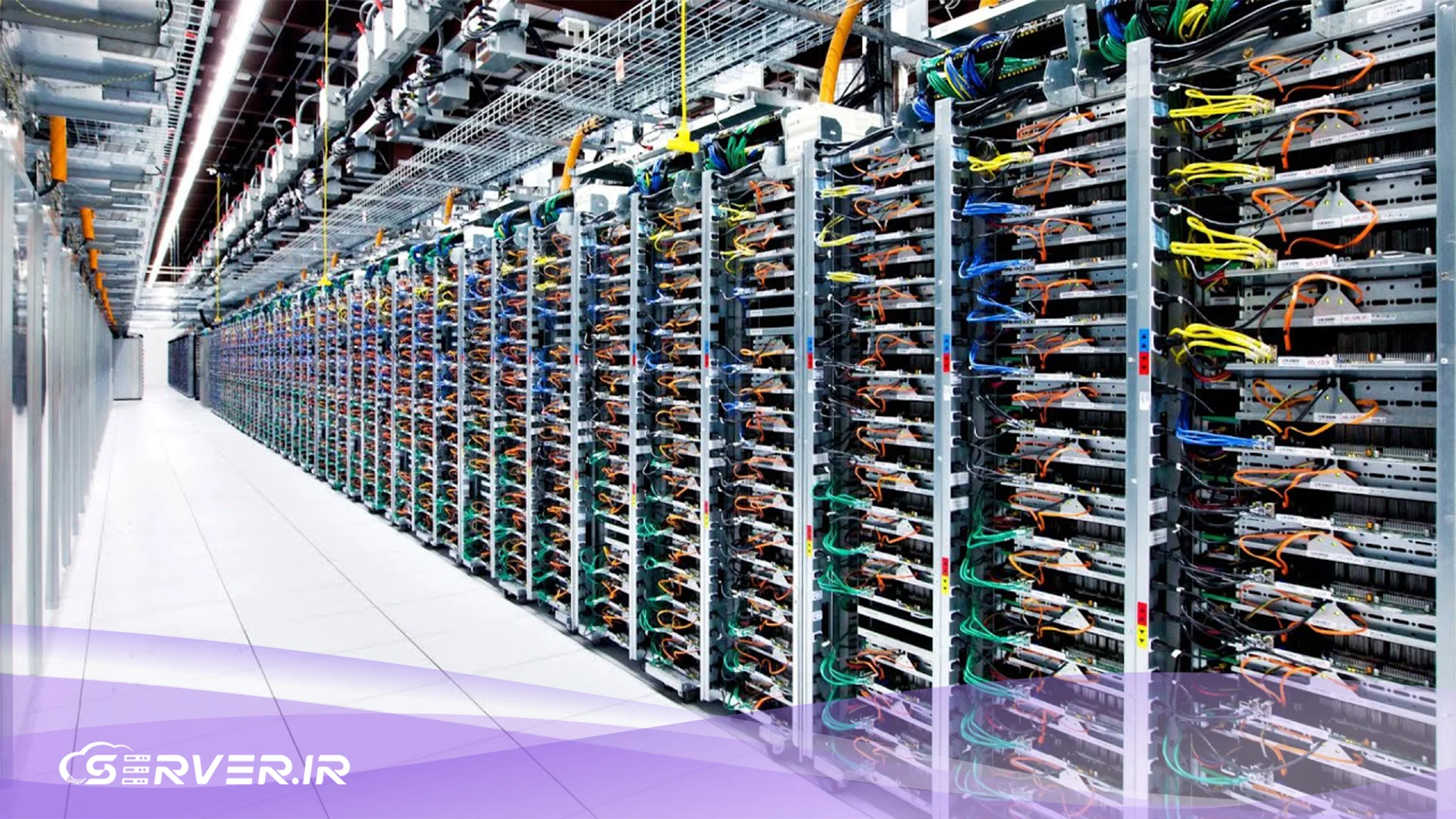

رک های ایستاده استاندارد معمولا جهت قرارگیری در دیتاسنتر ها انتخاب می شوند. در این رکها، انواع پچ پنل، سوییچ، سرور، یو پی اس (UPS) و سایر قطعات رکمونت ۱۹ اینچی را برای مدیریت آسان تر یکجا جمع می نمایند، از بالا و پایین ورودی برای انواع کابل دارند و همچنین از چهار طرف باز می شوند. ارتفاع این رک ها می تواند ۱۶، ۲۱، ۲۸، ۳۶، ۴۰ و ۴۴ یونیت باشد. و با عمق های ۶۰ ، ۸۰ ، ۱۰۰ سانتیمتر و بیشتر تولید می شوند . دارای درب های شیشه ای یا تلقی فریم دار هستند. امکان نصب ۱ تا ۴ فن درون این رک ها وجود دارد و بطور پیش فرض دارای فقط یک فن می باشند. پاور ماژول های ۸ پورت و ۹ پورت افقی درون این رک ها نصب می شود و نسبت به ارتفاع رک می توان پاور ماژول های عمودی نیز نصب کرد.
رک ها از قسمت های مختلفی تشکیل شده اند که در زیر به بررسی هر یک می پردازیم:
فن (Fan): برای خنک نگه داشتن و تهویه صحیح اجزای داخلی رک از تعدادی فن که معمولاً در سقف و کف رک قرار دارند استفاده می شود.
Power Module (پاور ماژول): قطعه ای است که تعدادی پریز برق در روی آن به منظور تغذیه اجزای داخلی رک به خصوص سوییچ و سرور نصب شده است.
پچ پنل (Patch Panel) : پچ پنل قطعه ای مستطیل شکل است که روی آن به تعداد مشخصی پورت شبکه وجود دارد مثلاً 24 پورت ، 48 پورت و …. در هنگام کابل کشی در هر قسمت از ساختمان چندین سوکت شبکه قرار می گیرد که ممکن است فعلاً بلا استفاده باشند و کاربری از طریق آنها به شبکه متصل نباشد اما باید این امکان باشد تا در هنگام افزایش کاربر این سوکت ها را وارد مدار شبکه کرد لذا متخصصان کابل کشی برای حل این مشکل از پچ پنل استفاده می کنند یعنی تمام کابل هایی که به سوکت ها متصل هستند را در یک نقطه که مرکز قرار گیری رک می باشد جمع آوری میکنند و آنها را وارد پچ پنل کرده و شماره گذاری می کنند تا در صورت لزوم هر سوکتی را که میخواهند با یک کابل کوچک شبکه به سوئیچ متصل کنند.

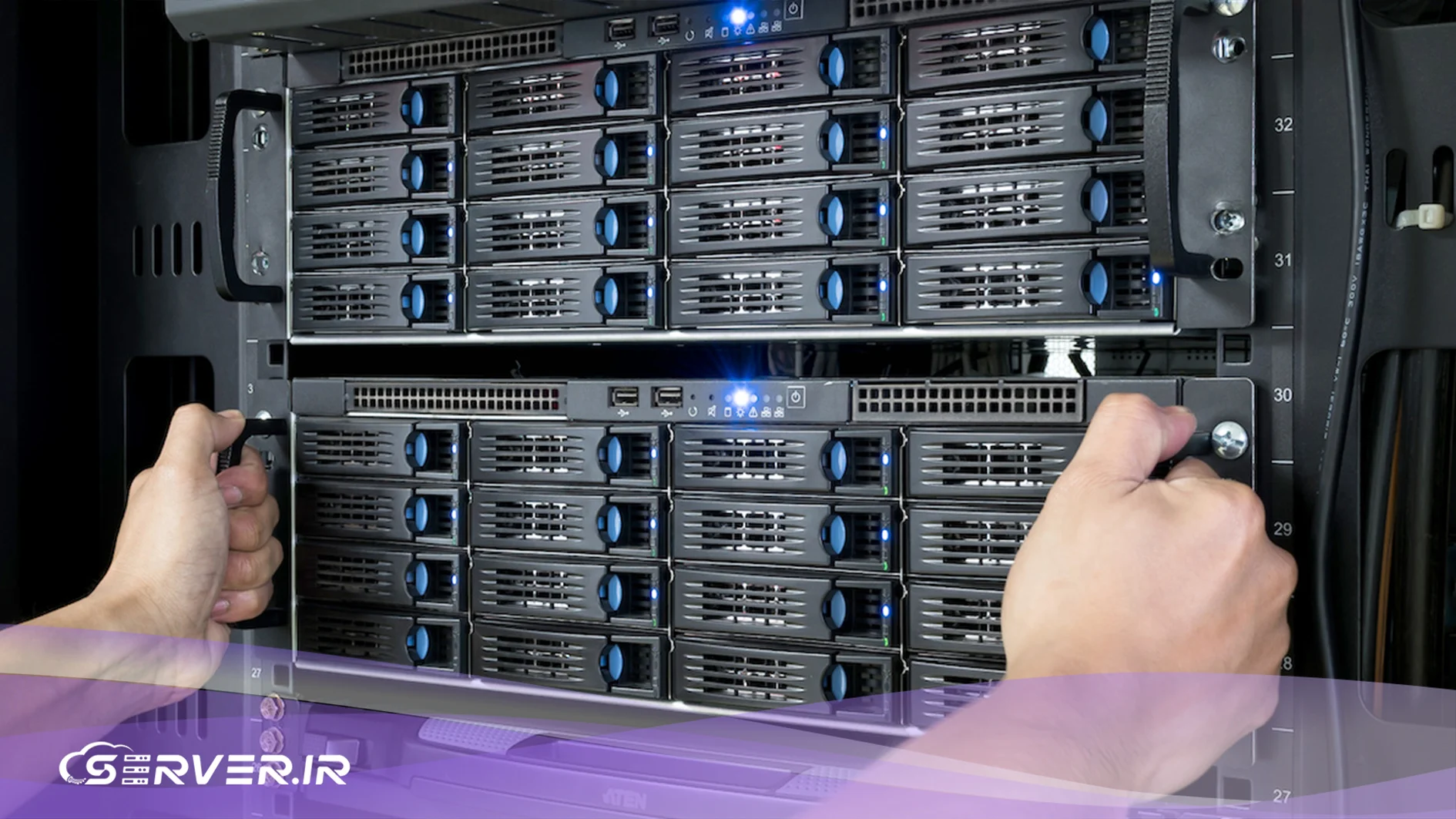

رکمونت کیس: رکومنت به کیس هایی اطلاق می شود با 3 یا 4 یونیت ظرفیت سرور. این کیس ها با پاورهای ۴۰۰ وات عرضه می شوند، دارای درب قفل دار و فیلتر جلوگیری از ورود غبار به درون کیس هستند و به علت نوع طراحی حجم کمی از فضای رک را اشغال می کنند.
سینی (Shelf): معمولاً در هر رک از تعدادی سینی به منظور جدا سازی بخش های مختلف و قرار دادن برخی از تجهیزات مانند سوییچ و یا مانیتور سرور بر روی آن استفاده می شود. سینی ها در دو نوع متحرک و ثابت همراه رک عرضه می شوند.
